miércoles, 18 de julio de 2012

ESPADA GRIEGA XIFHOS- FINAL.


El último día la dejamos toda pegada, la empuñadura, con la silicona que suelo usar habitualmente y me da buenos resultados.



Cuando se seca bien, a las veinticuatro horas, con la lima vamos biselando ligeramente rectas y aristas.



Y con la lija lo refinamos todo.



Ahora es el turno de la pasta de madera, aplicada generosamente.




Mientra seca la pasta prepararemos un pomo para la empuñadura, hummm...¿ cual será el elegido?



¡Ninguno! haremos uno cuadrado que en las reproducciones he visto que es lo mas usual.




Se lija y redondean las aristas.




Se saca el centro y se taladra para insertarle un mechón.




Con esta pasta se queda fortísimo, previamente hay que hacer el agujero en la parte de atrás de la empuñadura.



Ya va tomando forma esto, a esperar un poco a que seque bien.




Última lijada a todo para eliminar los restos de pasta de madera antes de tintar.



Protegemos el filo , nos ponemos guantes y le damos con betún de judea.



Sólo al pomo y a la guarda.



Pintamos bien con cola blanca.



Y le vamos colocando tensando bien la tira de cuero preparada de antemano. Es el mismo cuero de las jarras, uno fino y negro.



Queda bien forrado y si se sale algo de cola no pasa nada, cuando seca es transparente.




No es que sea estrictamente necesario, pero si al mango le enrollamos una cinta de goma de una vieja linterna frontal bien tensa, se queda bien apretado el cuero cuando se seca, he dicho.



Después le damos una capa de barniz al pomo y a la guarda.



Ya está terminada. Con aceite multiusos y estropajo verde se le da una buena pasada para proteger la hoja de futuros óxidos, y no está mal repetir la operación de vez en cuando.



Con una visión mas cenital se aprecia la proporción espada - empuñadura, creo que es bastante correcta.



Que se vaya preparando cierto ROMANO  con su escudo nuevo, que si lo encuentro en la batalla...
( sin acritud, que somos buenos amigos, jejeje)

El por que de realizar esta espada es debido a que investigando descubrí que los soldados cartagineses auténticos, quiero decir no mercenarios, usaban el equipamiento o panoplia casi completa de los griegos, debido a la influencia de estos  al ser los primeros mercenarios contratados y a que Amilcar Barca era admirador de la cultura griega y helenizó bastante a los púnicos. Después de esto espero que lleguen mas cosas, un saludo a todos.

martes, 10 de julio de 2012

XIPHOS 2ª PARTE,COMPLICANDO LAS COSAS.

Bueno, ahora viene lo fácil para mí, supuesta mente, que es hacer la empuñadura, pero cuando la cosa se complica y no sale a la primera ni a la segunda...pues saldrá a la tercera..espero.




Esta estantería vieja nos servirá para la empuñadura.



Fácil, ponemos la espada encima de la tabla y dibujamos una hermosa T.




Caladora, buen pulso y...¡¡ yata!!



Repetimos la acción y recortamos otra.




Marcamos el contorno de la espada para hacer el vaciado en ambas T.




Paciencia, buen pulso y herramientas adecuadas para el vaciado...





....hacen un buen trabajo....




...o una buena cagada. Tras romperse la primera T reconsideré lo de hacerla de madera.




Segundo intento, con re diseño incluido en papel cuadriculado.






Midiendo bien.






Creo que ya lo tenemos.







Usamos el viejo método del papel de calco para pasar el dibujo al  tablero de dm.








Perfecto, a recortar.








Lo que pasó a continuación casi me da vergüenza decirlo. Cuando lo coloqué todo para ver como quedaba no me gustó nada, una empuñadura muy aparatosa e incómoda que no me convenció.





Vuelta a empezar, nueva idea, agarramos el palo del cepillo de barrer y cortamos un trozo longitudinalmente.





Tal que así.





Superponemos a ver que tal queda. Me gusta el mango redondo, pero no la guarda, voy a probar...





...a cortar dos tiras no muy gruesas para la guarda.





Esto si me gusta más.





Siliconamos.




Pegamos. Siliconamos...




...y pegamos, rellenando todas las juntas con la silicona extra fuerte. Terminamos otro día.

domingo, 8 de julio de 2012

NUEVA ESPADA DE BATALLA : LA XIPHOS

El xiphos  es una espada corta de doble filo, era la espada de una mano utilizada por los griegos antiguos. Era un arma secundaria de los ejércitos griegos, después de la lanza o jabalina, en el campo de batalla. La hoja clásica medía generalmente cerca de 50-60 cm de largo, aunque los espartanos, supuestamente, comenzaron a utilizar hojas de apenas 30 cm alrededor de la época de las guerras greco-persas. El xiphos tiene a veces un nervio central. Normalmente, el xiphos se colgaba de un tahalí situado en la axila izquierda. El xiphos se utilizó, generalmente, cuando la lanza fue descartada para el combate cercano.







Nos basaremos en la xifhos  de la imagen para reproducirla y crear nuestra propia espada.




Primero hacemos unos diseños sobre cartón, hasta dar con la forma y tamaño adecuados.

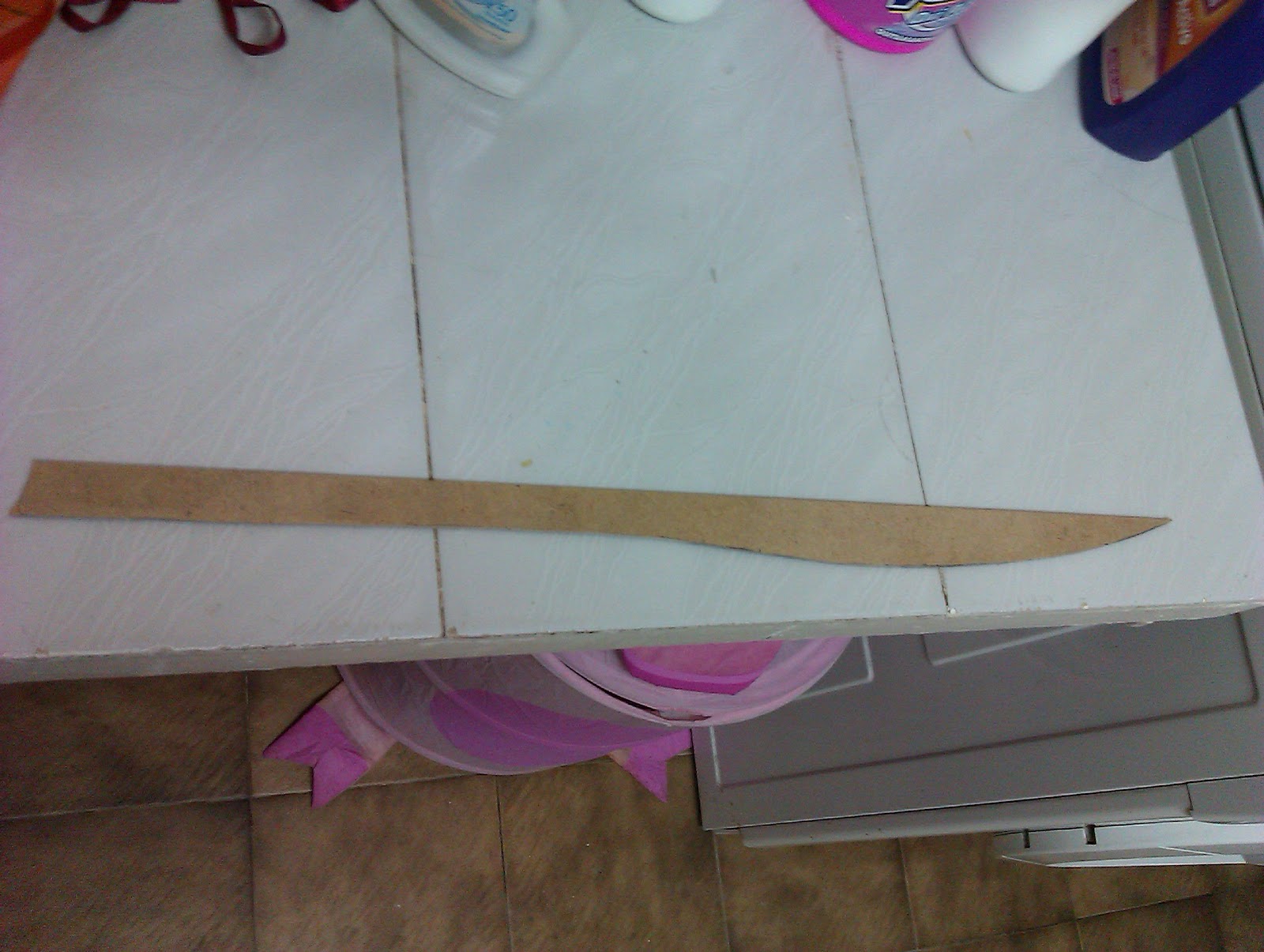

Del cartón pasamos al dm de 8 mm y hacemos la plantilla, bueno, media plantilla cortada longitudinalmente.




Dibujamos la silueta en otra plancha de dm, volteamos la silueta siendo la parte recta el eje y volvemos a dibujar.




Ya tenemos la hoja dibujada perfectamente simétrica.




Dibujamos la silueta en la sufrida plancha de hierro de donde salen todas mis espadas.




Ya tenemos el dibujo en la plancha, manos a la...radial.




Mal comenzamos....a la primera de cambio me cargo un disco, esto no es una buena señal, Hefesto en el Olimpo se debe de estar riendo de mi cosa mala..



Tras unas ofrendas a los dioses y unas libaciones ( aperitivo con cerveza) estos se muestran agradecidos y seguimos sin mas contratiempos.



Bien, ya la tenemos recortada, ahora a trabajarla.



Una primera pasada con el disco de mil hojas y le quitamos la pintura blanca.



Vale ya no tiene pintura, siguiente paso.



Muuuchas pasadas de amoladora para biselar los filos.



Bien, ya está biselada y medio pulida, ahora toca....descansar, hasta otro día.
